Calepinage photovoltaïque : la méthode et notre logiciel gratuit

Mis à jour le 10 novembre 2026

Le calepinage photovoltaïque définit la disposition des panneaux sur le toit : dimensions des modules (1,7 × 1,1 m), marges de 30 cm à 1 m des bords, gestion des ombrages et calcul du nombre de panneaux. Méthode en 5 étapes, exemple de plan pour 6 kWc et comparatif des logiciels gratuits.

Voyez vos panneaux placés sur votre toit

Simulation gratuite
Sans engagement

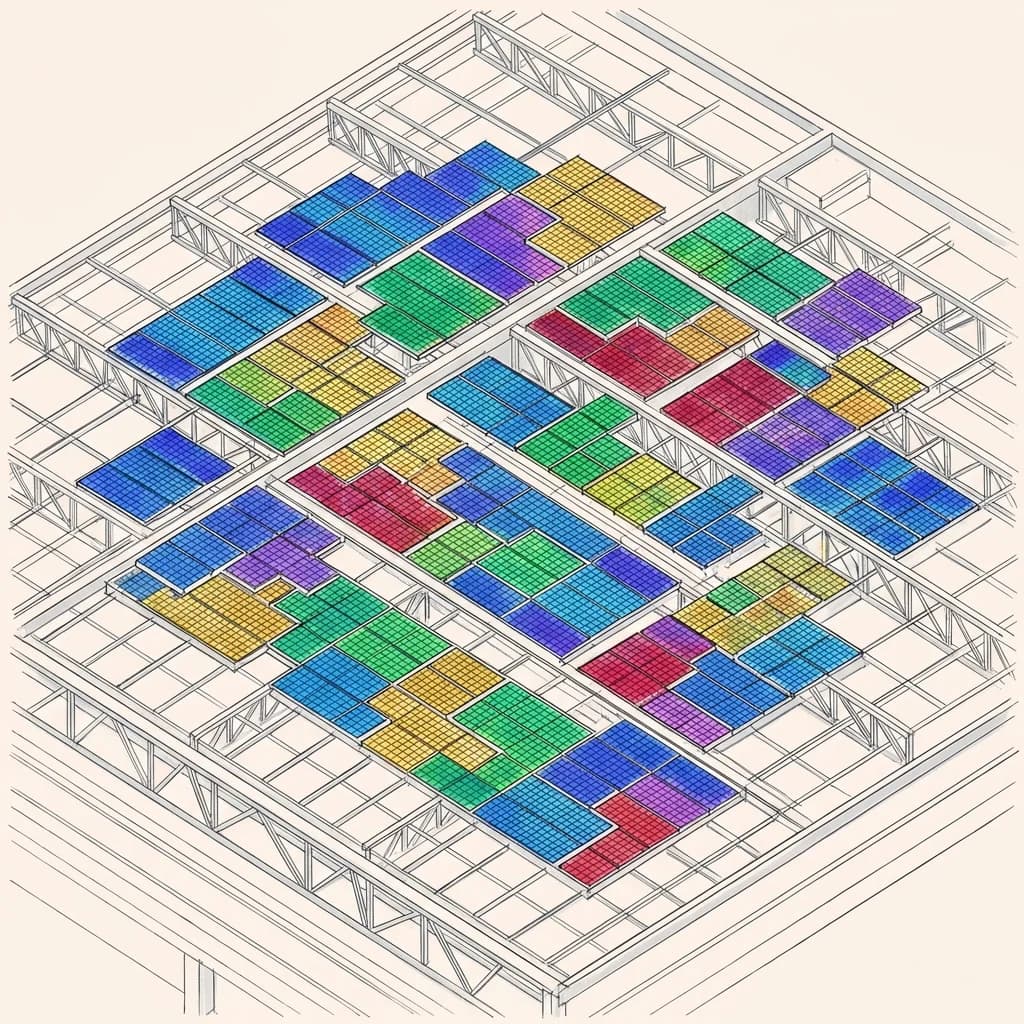

Schéma isométrique du calepinage photovoltaïque avec disposition optimale des panneaux sur toiture

Le calepinage photovoltaïque est le plan qui définit la disposition exacte des panneaux solaires sur votre toit : nombre de modules, orientation, espacement et marges. Les règles de base tiennent en une phrase : orientation sud, inclinaison de 30 à 35°, une marge de 30 cm à 1 m des bords du toit et aucun ombrage aux heures de forte production.

Ces valeurs s'ajustent ensuite selon la géométrie de votre toiture, les obstacles (cheminée, lucarne, arbre voisin) et la puissance visée. Voici la méthode complète en 5 étapes, un exemple de plan pour 6 kWc et notre logiciel de calepinage gratuit qui génère votre disposition en quelques clics.

Qu'est-ce que le calepinage des panneaux solaires ?

Le calepinage désigne l'étude qui détermine la meilleure implantation des panneaux solaires sur une surface donnée : combien de modules, à quel endroit, dans quel sens et avec quels espacements. C'est le croquis coté que l'installateur joint à son devis et à la déclaration préalable de travaux.

Un calepinage bien réalisé pèse directement sur la rentabilité de l'installation :

  • Production maximisée : la disposition exploite les zones les mieux exposées du toit.
  • Ombrages évités : les panneaux contournent cheminées, lucarnes et arbres qui feraient chuter le rendement.
  • Surface optimisée : le nombre de modules installables est calculé au plus juste, sans gaspiller de place.
  • Intégration soignée : un agencement régulier et symétrique s'intègre mieux à la toiture.

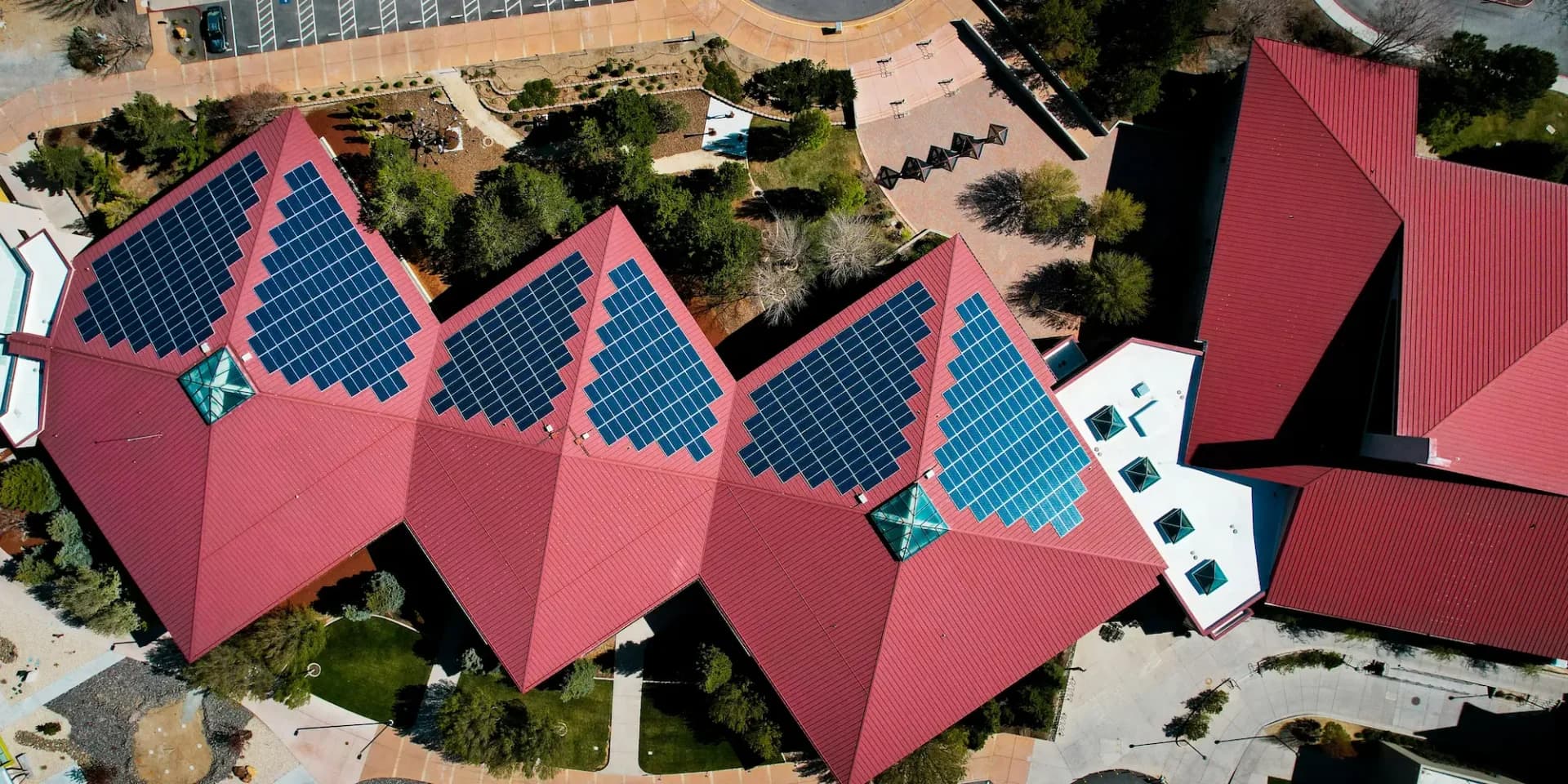

Photo aérienne d'un calepinage des panneaux solaires

Comment faire le calepinage de ses panneaux photovoltaïques en 5 étapes

1. Mesurer la surface disponible et repérer les obstacles

Un panneau résidentiel occupe 1,95 à 2,2 m² selon sa puissance : les modules de 425 à 450 Wc mesurent 1 722 ou 1 762 mm de long sur 1 134 mm de large (1,722 m × 1,134 m ≈ 1,95 m² pour le plus court), et les fiches techniques DualSun en vigueur donnent 1,76 × 1,13 m pour le Flash 455 (455 Wc) et 1,96 × 1,13 m pour le Flash 500 TOPCon 2.0 (500 Wc). Le surplus de puissance du 500 Wc vient de sa longueur, pas d'un meilleur rendement : à surface égale, les deux formats produisent pratiquement autant.

Format du modulePuissanceSurface
1,76 × 1,13 m455 Wc (Flash 455)1,76 × 1,13 ≈ 2,0 m²
1,96 × 1,13 m500 Wc (Flash 500 TOPCon 2.0)1,96 × 1,13 ≈ 2,2 m²

Mesurez la longueur et la largeur de chaque pan de toit exploitable, puis retirez une marge de sécurité de 30 cm à 1 m sur tout le pourtour : elle préserve l'étanchéité des rives, limite la prise au vent et laisse un accès pour la maintenance.

Repérez ensuite tout ce qui occupe ou ombrage la surface : cheminée, fenêtre de toit, antenne, câbles, arbres voisins. Chaque obstacle sera reporté sur le plan avec sa position et sa hauteur.

2. Calculer le nombre de panneaux nécessaires

Divisez la puissance visée par la puissance unitaire des modules : pour 3 kWc avec des panneaux de 500 Wc, il faut 6 panneaux (3 000 ÷ 500), soit 6 × 2,2 m² ≈ 13 m² de modules. Avec des modules de 425 Wc, comptez 7 panneaux pour une puissance quasi identique.

La puissance à viser dépend de votre consommation annuelle : notre guide du dimensionnement d'une installation solaire détaille ce calcul selon la taille du foyer et les équipements.

3. Choisir l'orientation et l'inclinaison

En France, l'orientation et l'inclinaison des panneaux suivent une hiérarchie simple : le plein sud offre 100 % du potentiel, le sud-est et le sud-ouest environ 94 %, l'est ou l'ouest seuls autour de 80 %. Le nord est à proscrire.

L'inclinaison idéale se situe entre 30 et 35° par rapport à l'horizontale. Sur un toit existant, la pente est imposée : le calepinage se contente alors de choisir le pan le mieux orienté, l'écart de production restant modéré entre 20 et 45° de pente.

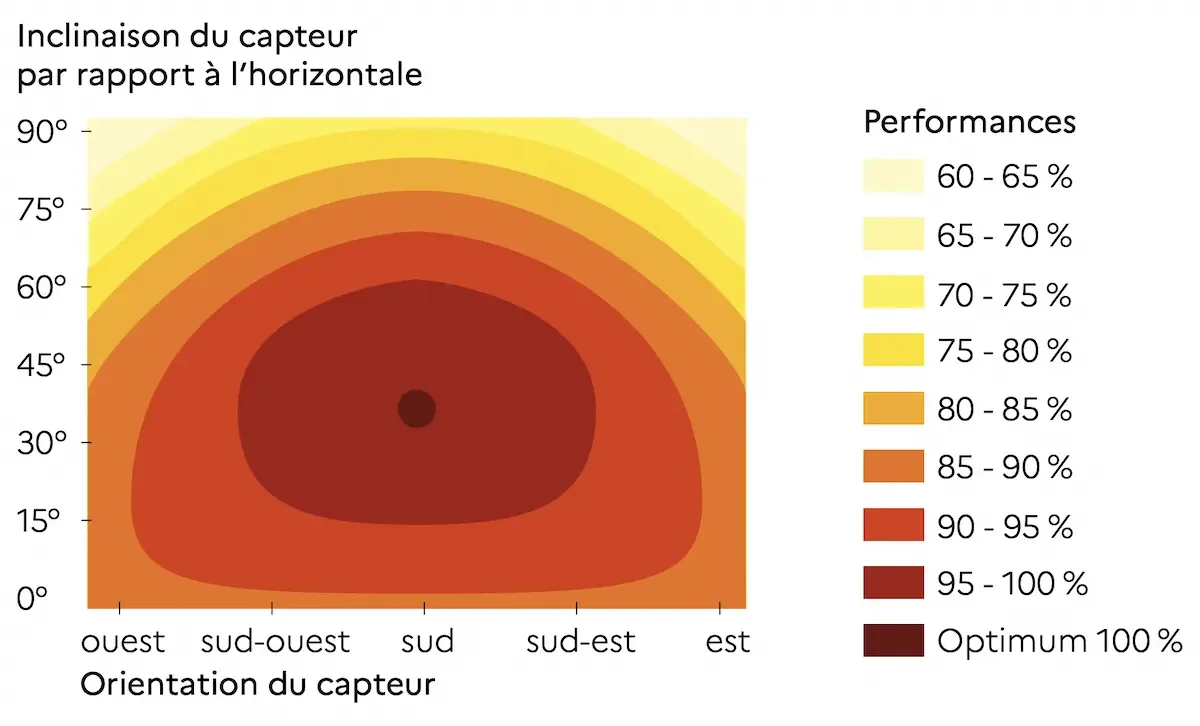

Production d'un panneau photovoltaïque selon son inclinaison et son orientation, en pourcentage du maximum, d'après PVGIS

4. Neutraliser les ombrages

Règle de terrain : un obstacle projette une ombre gênante sur une distance d'environ 2 fois sa hauteur. Une cheminée de 1 m impose donc de placer les panneaux à au moins 2 m, côté sud de préférence puisque l'ombre s'y projette le moins aux heures de production.

Quand un ombrage partiel est inévitable, des optimiseurs de puissance ou des micro-onduleurs limitent la perte au seul panneau touché au lieu de pénaliser toute la chaîne.

5. Vérifier la charpente et dessiner le plan

Un panneau pèse 21 à 27 kg selon le modèle (21 kg pour le Jinko Tiger Neo 54HL4R de 425 à 445 Wc, 24,6 kg pour le DualSun Flash 455 et 27,3 kg pour le Flash 500 TOPCon 2.0, tous deux bi-verre, d'après leurs fiches techniques), soit 10,5 à 12,3 kg par m² de module. Avec les rails et les crochets d'une pose en surimposition, comptez 12 à 15 kg/m² ; pour vérifier la charpente, le centre de ressources photovoltaïque.info retient un ordre de grandeur de 15 à 20 kg/m². Une charpente saine l'encaisse sans difficulté, mais une structure ancienne ou déjà chargée mérite l'avis d'un professionnel avant la pose. C'est aussi le moment de choisir la pose portrait (verticale) ou paysage (horizontale) selon la forme du pan.

Reste à dessiner le plan à l'échelle : modules espacés de 1 à 2 cm selon le système de fixation (la largeur de l'étrier qui les serre), marges de rive respectées, obstacles contournés. Un croquis coté suffit, ou un logiciel qui automatise le tracé.

Exemple de plan de calepinage pour une installation de 6 kWc

Prenons le cas le plus courant : 6 kWc avec 12 panneaux de 500 Wc (1,96 × 1,134 m, le format du DualSun Flash 500 TOPCon 2.0) posés en portrait, sur 2 rangées de 6 modules espacés de 2 cm.

  • Emprise des panneaux : 6 × 1,134 m + 5 × 0,02 m ≈ 6,90 m de large sur 2 × 1,96 m + 0,02 m = 3,94 m de haut, soit 12 × 1,96 m × 1,134 m ≈ 26,7 m² de modules.
  • Pan de toit nécessaire : avec 30 cm de marge sur le pourtour, 6,90 m + 0,60 m ≈ 7,5 m de large et 3,94 m + 0,60 m ≈ 4,5 m de haut, soit un rectangle de 7,5 m × 4,5 m ≈ 34 m².
  • Production attendue : 6 kWc × 1 300 h × 0,91 (pertes) ≈ 7 098 kWh par an plein sud dans une région à ensoleillement moyen comme Paris, Lyon ou Nantes.

Si le pan est trop court, la variante en 3 rangées de 4 panneaux donne la même puissance sur une emprise plus carrée : 4 × 1,134 m + 3 × 0,02 m ≈ 4,60 m de large sur 3 × 1,96 m + 2 × 0,02 m = 5,92 m de haut. Ces ordres de grandeur rejoignent les 30 à 35 m² de toit comptés pour une installation de 6 kWc une fois les marges de pose incluses. Le plan final, coté et signé, accompagne le devis et la déclaration préalable de travaux déposée en mairie.

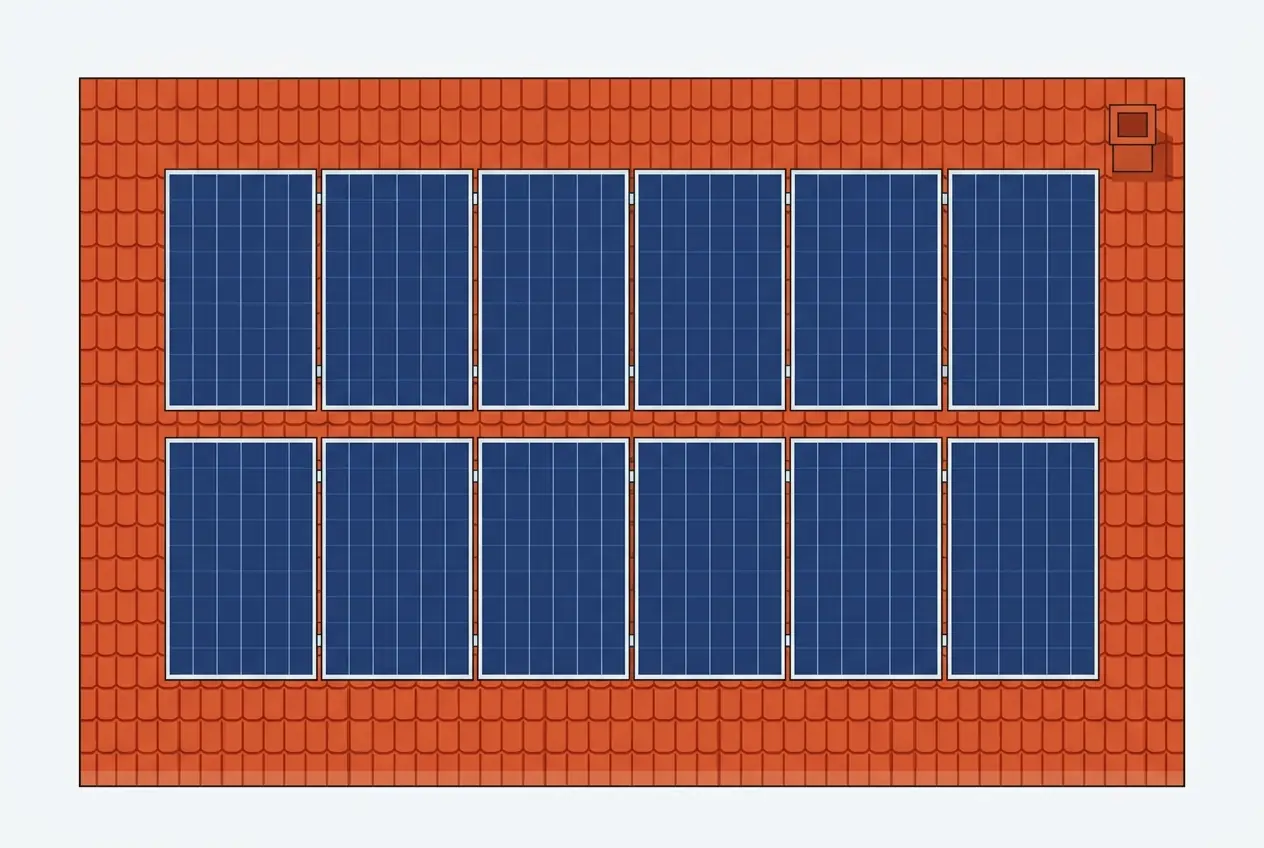

Schéma d'un plan de calepinage de douze panneaux solaires disposés en deux rangées sur un toit

Calepinage sur toit incliné ou toit plat : ce qui change

Sur un toit incliné, la pente et l'orientation sont imposées : le calepinage consiste à choisir le meilleur pan et à contourner les obstacles. Sur un toit plat, tout est à construire : les panneaux sont posés sur des châssis lestés qui leur donnent leur inclinaison, sans percer l'étanchéité.

CritèreToit inclinéToit plat
InclinaisonImposée par la penteChoisie avec le châssis lesté, souvent 10 à 15°
OrientationCelle du pan de toitLibre, plein sud possible
FixationCrochets ou rails sur charpenteLestage, pas de percement
Contrainte principaleObstacles et ombragesEspacement entre rangées

Le point de vigilance du toit plat est l'auto-ombrage : chaque rangée inclinée projette une ombre sur la suivante, et l'espacement nécessaire réduit la puissance installable à surface égale.

Quelle distance entre deux rangées sur un toit plat ?

Comptez un pas d'environ 4,8 m entre deux rangées de modules posés en portrait à 30° à Paris, et 4,0 m à Marseille, pour qu'aucune rangée n'ombrage la suivante à midi au solstice d'hiver.

Le calcul tient en trois lignes. Un module de 1,96 m (longueur du DualSun Flash 500 TOPCon 2.0) posé en portrait à 30° s'élève de 1,96 m × 0,5 = 0,98 m (le sinus de 30° vaut 0,5) et occupe au sol 1,96 m × 0,866 ≈ 1,70 m (son cosinus). Le 21 décembre à midi, le soleil culmine à 90° moins la latitude moins 23,4° de déclinaison : 90 − 48,9 − 23,4 = 17,7° à Paris, 90 − 43,3 − 23,4 = 23,3° à Marseille.

À Paris, l'ombre portée par le bord haut d'une rangée s'étend sur 0,98 m ÷ 0,32 ≈ 3,1 m (la tangente de 17,7° vaut 0,32) : le pas entre deux rangées, bord avant à bord avant, vaut 1,70 m + 3,1 m ≈ 4,8 m. À Marseille, la tangente de 23,3° vaut 0,43 : 0,98 m ÷ 0,43 ≈ 2,3 m d'ombre et un pas de 1,70 m + 2,3 m ≈ 4,0 m. Plus on descend vers le sud, plus les rangées se resserrent ; le matin et le soir, le soleil plus bas allonge l'ombre, mais la production est alors faible.

La règle de terrain des 2 fois la hauteur, soit 2 × 0,98 m ≈ 2 m de recul, est plus compacte : elle n'évite l'ombre que lorsque le soleil dépasse 27° de hauteur (la tangente de 27° vaut 0,51). Elle accepte donc une ombre partielle à midi de début novembre à mi-février à Paris, quand la production est de toute façon la plus faible : un arbitrage entre la surface et quelques pour cent de production d'hiver.

C'est pourquoi les châssis lestés de toit plat posent souvent les modules en paysage à 10 ou 15° : à 15°, la hauteur relevée tombe à 1,134 m × 0,26 ≈ 0,29 m (le sinus de 15°), l'ombre à Paris à 0,29 m ÷ 0,32 ≈ 0,90 m, et le pas à 1,134 m × 0,97 ≈ 1,10 m d'emprise plus 0,90 m d'ombre, soit 1,10 m + 0,90 m ≈ 2,0 m. Chaque module produit un peu moins à cette faible inclinaison, mais on en loge beaucoup plus sur la même terrasse qu'en portrait à 30°.

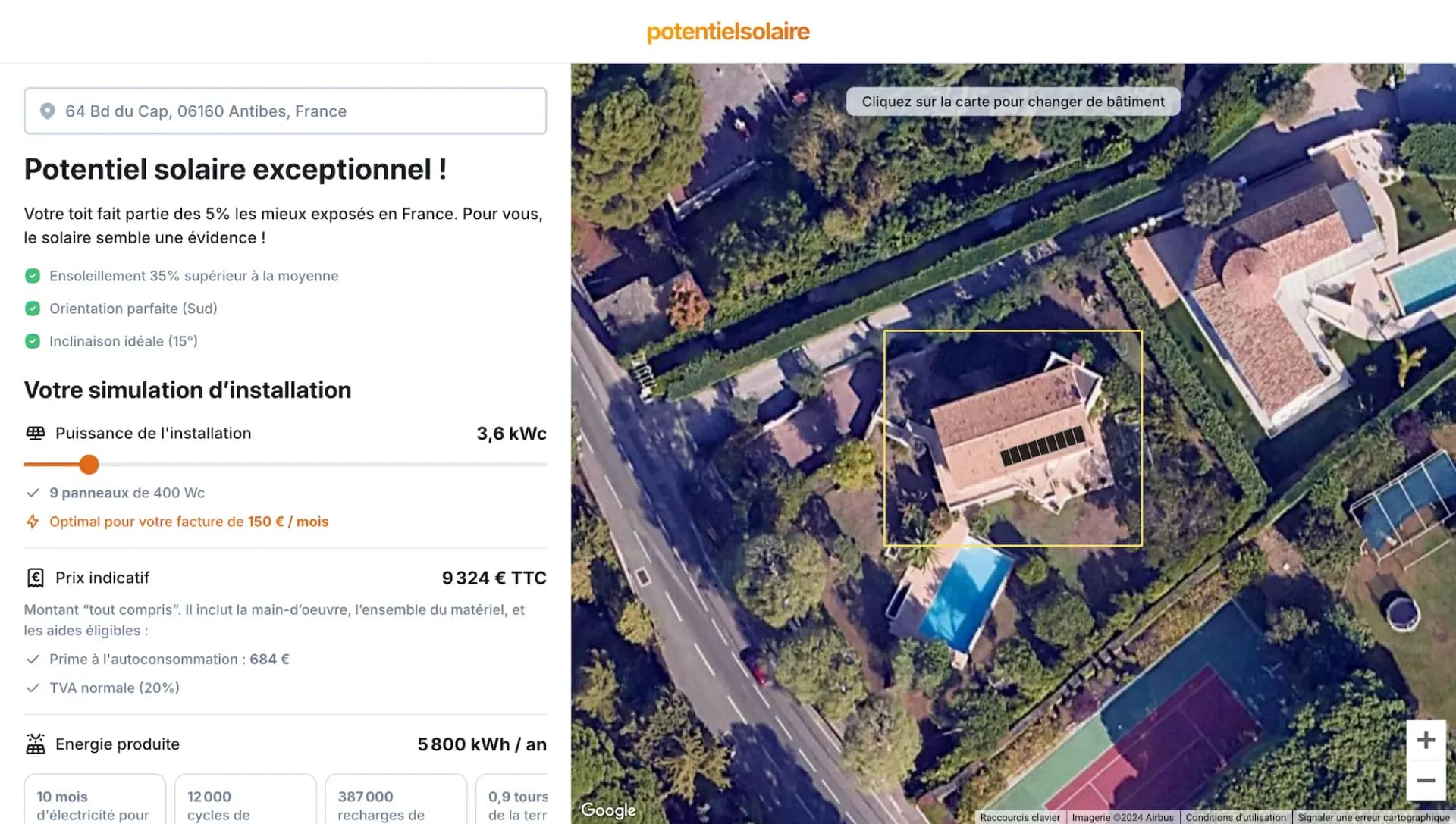

Potentielsolaire : votre logiciel de calepinage photovoltaïque interactif

Le simulateur de Potentielsolaire est plus qu'un simple outil de calepinage pour panneaux solaires. Il s'agit d'un logiciel interactif qui simplifie le processus de planification d'une installation solaire. En quelques clics, vous pouvez estimer le coût, la production et les économies potentielles de votre installation solaire, avec un calepinage personnalisé pour votre toiture.

Fonctionnalités du logiciel : calepinage, production et coût

Potentielsolaire propose des fonctionnalités intuitives qui rendent l'évaluation d'un projet solaire accessible à tous. Voici ses principales fonctionnalités :

  • Calepinage des panneaux solaires : grâce aux données satellites, Potentielsolaire cartographie automatiquement la surface de votre toit, identifie les zones exploitables et positionne les panneaux pour optimiser la production solaire.
  • Simulation de la production d'énergie : en tenant compte de l'ensoleillement, l'orientation et l'inclinaison des panneaux, le simulateur estime la quantité d'énergie que votre installation pourrait produire tout au long de l'année.
  • Estimation des coûts et des économies : Potentielsolaire fournit une estimation précise du coût de l'installation ainsi que des économies réalisables sur votre facture énergétique à court et à long terme.

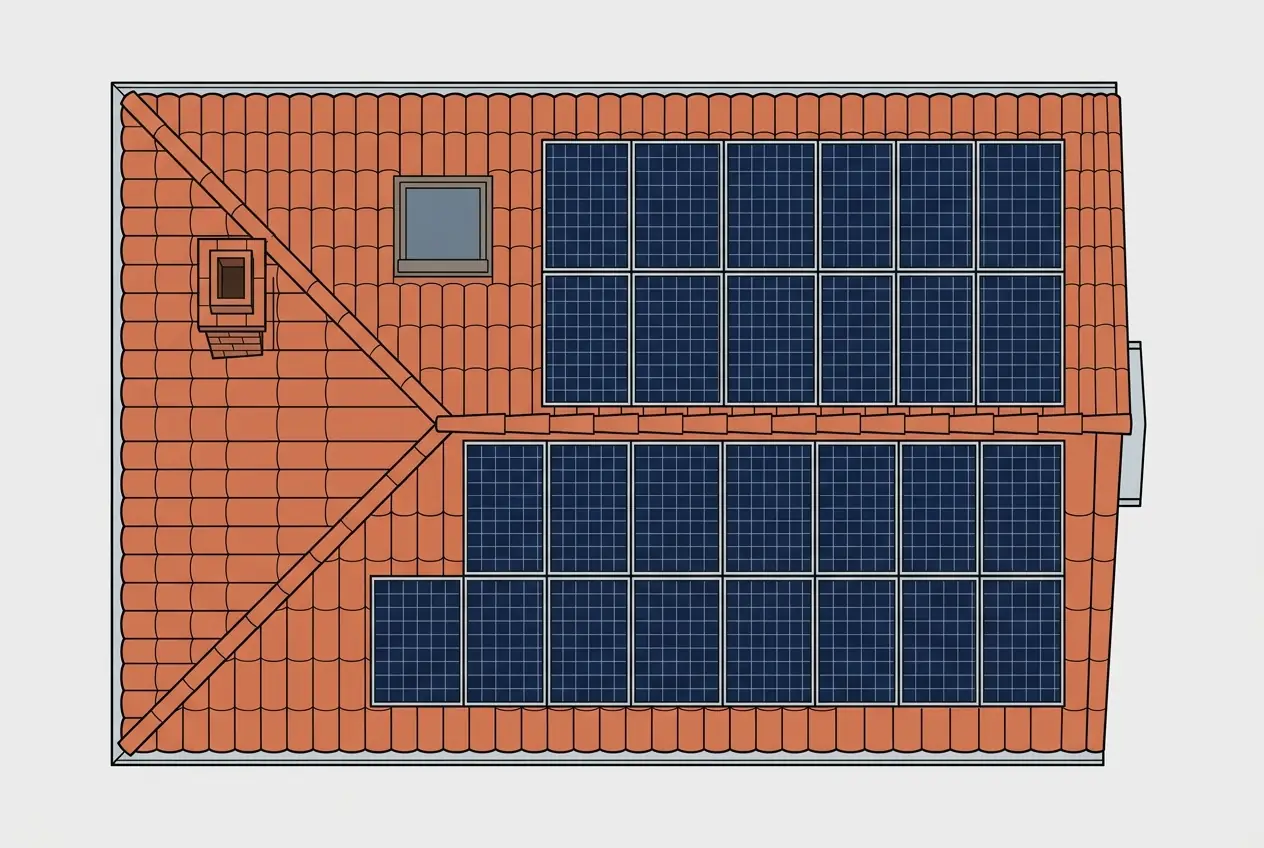

Illustration d'un calepinage de panneaux solaires vu de dessus sur une toiture

Avantages de Potentielsolaire : l'outil de calepinage incontournable pour votre projet solaire

Potentielsolaire se distingue par plusieurs atouts qui en font un outil essentiel pour optimiser votre projet d'installation solaire :

  1. Précis
    Le simulateur repose sur des données précises et constamment mises à jour, telles que les relevés satellites et les informations météorologiques. Ainsi, les estimations de coût, de production et d'économies sont réalistes et fiables.
  2. Gratuit
    Après votre adresse et quelques questions (facture, statut de propriétaire, numéro de téléphone vérifié par SMS, nom et e-mail), vous accédez à un calepinage personnalisé pour votre toiture. Le processus est entièrement gratuit, ce qui permet à tous d'évaluer leur potentiel solaire sans engagement.
  3. Respectueux de la vie privée
    L'adresse et les données de votre simulation sont enregistrées pour établir votre étude, et le site mesure son audience avec l'outil Amplitude, sans cookie de traçage.

Comment créer un calepinage photovoltaïque ?

Avec Potentielsolaire, créer un calepinage pour panneaux solaires est un processus simple et rapide :

  1. Entrez votre adresse
    En lançant l'application, saisissez votre adresse. Le simulateur utilise cette information pour localiser votre maison et démarrer l'analyse.
  2. Analyse de votre toit
    Vous confirmez votre toit sur la carte, indiquez votre facture et votre statut de propriétaire, vérifiez votre numéro par SMS, puis donnez votre nom et votre e-mail. Le simulateur se base sur des données satellites et météorologiques pour évaluer la meilleure disposition des panneaux solaires sur votre toit. Cette étape tient compte de la surface, de l'orientation et des ombrages potentiels.
  3. Consultez votre calepinage personnalisé
    Visualisez les résultats en fonction de la puissance installée, comprenant le potentiel de production d'énergie solaire de votre installation, les économies possibles, et les coûts estimés. Chaque aspect est présenté de manière claire et interactive pour vous aider à prendre des décisions informées.

Le plus simple pour vous faire une idée reste de lancer une simulation avec votre propre adresse : votre calepinage personnalisé s'affiche à la fin du parcours.

Comparatif des logiciels de calepinage disponibles en France

Voici un tableau comparatif des principaux logiciels de calepinage et de dimensionnement photovoltaïque disponibles en France :

LogicielUsage principalFacilité d'utilisationPrix (approximatif)
PotentielsolaireCalepinage + simulation complèteFacileGratuit
PVGISDimensionnement (production)MoyenneGratuit
AutoCalSolDimensionnement (autoconsommation)MoyenneGratuit, version complète sous licence
Solar-PlanitCalepinage + dimensionnementMoyenneGratuit
OpenSolarCalepinage proMoyenneGratuit
SolarEdge DesignerCalepinage proMoyenneGratuit
PVsystÉtude complète proDifficile700 CHF/an
PV*SOLÉtude complète proDifficilePayant (location annuelle)
Aurora SolarCalepinage proDifficileAbonnement par utilisateur

Calepinage et dimensionnement sont deux besoins distincts. Un logiciel de dimensionnement solaire gratuit comme PVGIS, développé par le Centre commun de recherche de la Commission européenne, ou AutoCalSol, conçu par l'Institut national de l'énergie solaire (INES), calcule la production attendue et, pour AutoCalSol, la puissance adaptée à votre profil de consommation. Un logiciel de calepinage travaille en aval : il place les modules sur le toit. Potentielsolaire et Solar-Planit combinent les deux approches, les outils pro comme PVsyst ajoutent l'étude financière détaillée.

Plan, marges, coût : vos questions sur le calepinage

Comment faire un plan de calepinage photovoltaïque ?

Mesurez le pan de toit, dessinez-le à l'échelle, puis placez des rectangles aux cotes de vos modules, par exemple 1,76 × 1,13 m (DualSun Flash 455) ou 1,96 × 1,13 m (Flash 500 TOPCon 2.0), en respectant une marge de 30 cm à 1 m des bords et un recul de 2 fois la hauteur devant chaque obstacle. Un logiciel gratuit génère ce plan automatiquement à partir de votre adresse. Le document final, coté, sert de base au devis et à la déclaration préalable en mairie.

Quelle distance laisser entre les panneaux et le bord du toit ?

Les installateurs conservent une marge de 30 cm à 1 m entre les panneaux et les rives, le faîtage ou la gouttière. Elle protège l'étanchéité des zones fragiles du toit, réduit la prise au vent en périphérie (là où les rafales exercent le plus d'arrachement) et laisse un passage pour l'entretien. La valeur exacte dépend des prescriptions du fabricant du système de fixation et de la zone de vent de votre commune.

Est-il possible de modifier le calepinage proposé par le logiciel ?

Non, le calepinage affiché par notre simulateur est généré automatiquement à partir des images satellites de votre toit et ne se modifie pas à la main. Cette disposition est indicative : l'inclinaison des prises de vue ou des éléments invisibles depuis le ciel peuvent créer de légères imprécisions. L'installateur ajuste ensuite le plan sur place, en fonction des spécificités réelles de votre toiture.

Le calepinage influence-t-il le coût de l'installation solaire ?

Oui, indirectement. Un calepinage qui évite les ombrages dispense d'acheter des optimiseurs ou des micro-onduleurs supplémentaires, et un agencement aéré favorise la ventilation des modules, donc leur longévité. À l'inverse, une disposition mal pensée gaspille de la surface et de la production pour un coût de pose identique.

Faut-il joindre le plan de calepinage à la déclaration préalable ?

Oui, en pratique. La pose de panneaux modifie l'aspect extérieur de la maison et relève de la déclaration préalable : seul le plan de situation (pièce DP1, réalisable gratuitement sur Géoportail) est obligatoire dans tous les cas, mais le plan des façades et des toitures (DP4), avec l'état initial et l'état futur, est exigé dès que la toiture est modifiée, et le plan de calepinage coté en est la base. Une représentation de l'aspect extérieur (DP5) ne s'ajoute que si le DP4 ne suffit pas ; un document d'insertion et des photos (DP6 à DP8) s'y joignent en secteur protégé ou si le projet est visible depuis l'espace public. La mairie instruit le dossier en 1 mois, 2 mois en secteur protégé : notre guide des démarches, de la mairie à la mise en service, détaille la suite.
